鉆桿桿體及加厚帶探傷系統

檢測原理在役鉆桿桿體的主要缺陷表現為橫向裂紋、孔洞(刺穿)、壁厚減薄(壁厚減薄可由磨損或者大面積腐蝕引起)、腐蝕、銹蝕等。鉆桿管體全自動無損檢測系統的基本原理是這樣的:用一磁場沿鉆桿軸向磁化鉆桿段,當鉆桿通過這一磁化磁場時,一旦鉆桿中存在缺陷,則會(huì )在鉆桿表面產生漏磁場,或者引起磁化鉆桿磁路內的磁通變化,.......

  • +0537-6280558

    聯系電話

  • +13505375289

    手機號碼

  • jnkhjdkj@163.com

    公司郵箱

產品介紹

檢測原理

在役鉆桿桿體的主要缺陷表現為橫向裂紋、孔洞(刺穿)、壁厚減薄(壁厚減薄可由磨損或者大面積腐蝕引起)、腐蝕、銹蝕等。

鉆桿管體全自動無損檢測系統的基本原理是這樣的:用一磁場沿鉆桿軸向磁化鉆桿段,當鉆桿通過這一磁化磁場時,一旦鉆桿中存在缺陷,則會(huì )在鉆桿表面產生漏磁場,或者引起磁化鉆桿磁路內的磁通變化,采用磁敏感元件檢測這些磁場的畸變即可獲得有關鉆桿缺陷的信息

鉆桿全自動無損檢測系統是一種檢測鉆桿中表面或內部裂紋、孔洞、腐蝕坑和壁厚減薄型缺陷的計算機化無損檢測系統。采用了局部缺陷檢測傳感器和壁厚減薄型檢測傳感器,檢測信號經過放大、濾波等處理后由計算機采集和判別,檢測的結果可顯示、存儲、打印。

主要特點

(1)采用綜合磁化技術,結合了漏磁通和主磁通檢

測方法,實現腐蝕、裂紋和磨損等缺陷的綜合檢測。

(2)采用霍爾元件測量磁場信號,結合獨創(chuàng )的實 現無漏檢探傷。

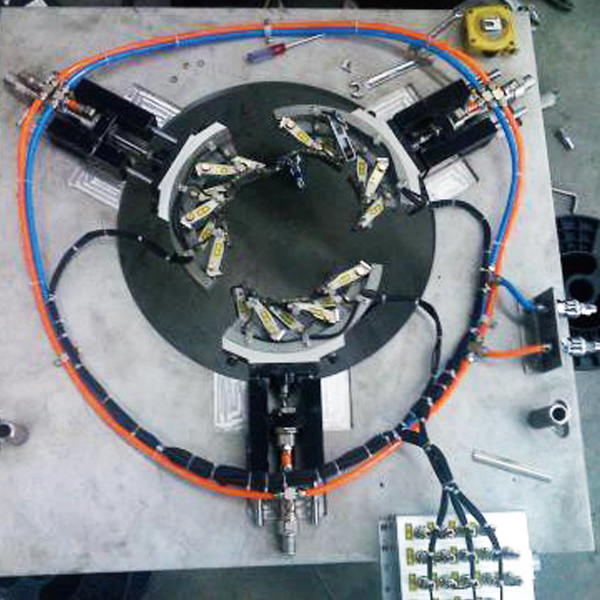

(3)檢測探頭采用三段式結構設計,運用隨動定利技術,保證獲得穩定性的探測信號,增強了使

用壽命。探頭表面采用耐磨處理,可連續探測1萬根以上鉆桿。

(4)采用定量化數據分析技術,缺陷檢測采用對應通道獨立處理,實現缺陷的精確分類,減少有

用管的誤判和報廢管的漏判;對鉆桿的壁厚損失采用4個獨立通道處理,準確直觀。檢測設備的報警

門限采用軟件調整,信號狀況可以采用宏觀或細化顯示,實現鉆桿狀態的精確探傷。

(5)不同規格鉆桿檢測時更換檢測探頭板,即可在同一條輸送線上自動靈活探傷,檢測過程為全

自動,并自動記錄探傷結果和報告。

(6)測流程和控制簡潔、靈活,維護極為方便。

技術指標

(1)檢測范圍:2 7/8″-5 1/2″在役鉆桿;

(2)檢測速度: 15-30m/min (用戶指定);

(3)位置分辨精度: 20mm;

(4)桿體橫向裂紋檢測靈敏度: N5 (壁厚5%) (深)×0.5 mm (寬)×50 mm (長)(光滑表面);

(5)孔洞檢測靈敏度: 1.6mm 通孔;

(6)桿體截面積測量精度: 2%;

(7)檢測盲區:≤150mm (鉆桿接頭18°斜坡結束、壁厚小于16mm);

(8)漏報率: 0%

(9)誤報警率: 0.5%;

(10)退磁后管中剩磁強度: 10GS;

(11) 主要指標達到API-SPEC 5D 標準、DS-1 標準要求。

系統可根據檢測結果對鉆桿進行分級。
